自主制图编辑器让没有专业绘图背景的人也能快速制作平面图、示意图与室内地图。它把原本复杂的绘制流程拆解成一个个清晰的操作步骤，从准备底图、绘制要素到添加标注、导出成果，整个过程有章可循。本文用简洁的流程带读者快速上手，让初次接触的人也能在较短的时间内完成一张可用的图。
制图工具的价值，在于把想法变成看得见、用得上的图形。无论是要绘制一张室内布局图，还是要整理一个区域的示意图，掌握编辑器的基础操作都能让工作事半功倍。本文按照实际操作的顺序展开说明，读者可以一边阅读一边操作，在熟悉功能的同时完成属于自己的图，建立起对工具的整体认识。
一、认识自主制图编辑器
在动手之前，先对工具的整体能力有一个了解，会让后续的操作更加顺畅。
自主制图编辑器围绕图形的创建、编辑与输出展开，各个功能之间相互配合，共同完成从空白到成品的全过程。
了解它的组成与用途，是开始使用的前提，也能让学习过程更有方向。了解工具的整体能力，也能让后续的学习更有重点，不至于在众多功能中迷失方向。
（一）它能完成哪些工作

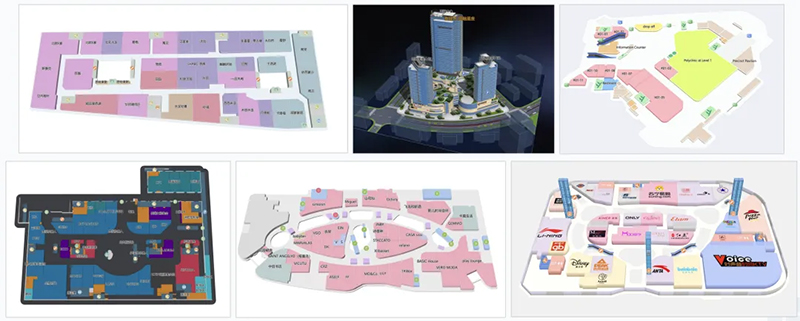

1、绘制多种类型的图形。编辑器可以完成平面图、示意图、布局图等多种图形的绘制，从简单的线框结构到相对完整的空间表达都能胜任。无论是房间布局、区域划分，还是设备位置、动线示意，都可以通过相应的工具绘制出来，满足不同场景的表达需要。图形的类型不同，使用的工具和步骤也略有差别，但整体流程是相通的。
2、提供标注与说明能力。绘图不只是画出线条，还需要通过文字、编号和说明来传达信息。编辑器支持在图上添加文字标注、尺寸提示和颜色区分，让图形承载更多的信息，便于阅读和理解。标注的样式可以统一设置，也可以逐项调整，让图形既清楚又整洁，符合使用者的表达习惯。
3、成果可以灵活复用。绘制完成的图形不仅可以直接使用，还能在此基础上进行修改和扩展，派生出不同版本的成果。一张基础图可以用于多种用途，只需根据需求调整内容，就能快速得到新的图形。这种复用的能力，让制图的投入产生更长远的价值，也减少了重复劳动。
（二）界面由哪些部分构成
4、画布是操作的主区域。打开编辑器后，中间占据大部分空间的区域就是画布，图形在这里绘制和展示。画布的尺寸、背景和缩放都可以调整，以适应不同内容的需要，画布上的操作直观可见，是完成主要工作的场所。熟悉画布的基本操作，如缩放、平移和切换视图，能够提升绘制的效率。
5、工具栏与属性面板相互配合。画布之外，界面上还分布着工具栏和属性面板。工具栏集中了绘制、选择、编辑等常用操作，属性面板则用于调整选中对象的颜色、线型、大小等细节。两者相互配合，先选择工具完成操作，再通过属性面板调整效果，构成了制图工作的基本节奏，也是需要逐步熟悉的核心部分。
6、状态栏提供辅助信息。界面下方通常还有状态栏，显示当前的操作状态、坐标信息或提示内容，帮助使用者了解正在进行的操作。状态栏的信息虽然零散，却在需要精确操作时很有帮助，如确认对象位置、查看当前视图范围等。留意状态栏的提示，可以减少操作中的盲目性，让每一步都更加明确。
二、开始前的准备
准备工作看似简单，却直接影响后续绘制的效率与结果。目标明确、素材齐备、命名规范，都能让制图过程更加顺利。在打开编辑器之前，花一点时间梳理需求和素材，往往能避免中途返工，让整个流程更加顺畅。
（一）明确绘图目标
1、先想清楚图要用来做什么。绘图的用途决定了内容的取舍，用于展示的图需要简洁美观，用于管理的图需要信息完整，用于规划的图则需要关注比例和尺寸。在开始之前，先明确这张图的服务对象和使用场景，再据此决定要绘制哪些要素、标注哪些信息，让工作有的放矢，避免画了很多内容却派不上用场。
2、确定范围与详细程度。图的范围是指要表达多大区域，详细程度则是指需要细化到哪一层。范围过大容易丢失细节，过小则可能装不下完整信息，需要根据用途作出平衡。详细程度同样要适度，该有的要素不能缺，不必要的细节可以省略，让图形既完整又不显得杂乱，阅读起来更加轻松。
3、评估绘制所需的时间。在开始之前，对完成这张图需要的时间作一个大致估计，有助于合理安排工作节奏。简单的小图可能很快完成，复杂的大图则需要分阶段进行，边画边调整。对时间有合理的预期，可以避免中途赶工造成的粗糙，也能让绘制过程更加从容，保证成果的质量。
（二）准备基础素材
4、收集底图与参考资料。如果空间已经存在平面图或设计图，可以将其作为底图导入，在底图的基础上进行绘制，这样既能保证比例准确，又能节省大量时间。没有现成图纸时，也可以通过现场测量和记录来准备基础资料，把关键的位置和尺寸先整理清楚，再着手绘制，让每一步都有据可依。
5、建立统一的命名习惯。给文件、图层和要素起一个清晰的名字，是容易被忽视却很重要的工作。统一的命名规则，让后续查找和修改更加方便，也便于多人协同时保持一致。在开始绘制之前，先确定一套简单的命名方式并坚持使用，会让整个项目的过程更加有序，减少混乱带来的时间损耗。
6、整理需要标注的信息。绘制之前，把图中需要出现的名称、编号和说明文字先整理出来，可以让标注环节更加顺畅。信息收集得越完整，绘图过程中需要中断的次数就越少。把文字信息提前准备好，也便于在标注时统一风格，让最终的图形更加规范和完整。信息准备得越充分，绘图的过程就越连贯，也越少出现画到一半停下来补资料的状况。
三、从空白开始绘制
准备工作完成后，就可以正式进入绘制流程。从新建项目开始，经过画布设置、底图导入，再到要素绘制和标注添加，每一步都有相应的操作方式。
按照顺序完成这些步骤，一张基础图形就能逐步成形，让初次使用者建立起完整的操作体验。每一步完成后再进入下一步，循序渐进地推进，会减少出错的可能，也让学习过程更加轻松。
（一）新建项目与画布设置
1、创建新项目并选择类型。打开编辑器后，通过新建功能创建项目，根据绘制内容选择相应的图形类型，系统会为不同类型的图形提供合适的初始设置。选择类型后，还可以对画布的尺寸和比例进行调整，使之与要表达的内容相匹配。合理的初始设置，可以减少后续调整的工作量，让绘制从一开始就建立在正确的基础上。
2、熟悉保存与自动保存。新建项目后，先了解保存的位置和方式，养成及时保存的习惯，避免因意外情况丢失工作成果。多数编辑器提供了自动保存功能，可以在一定时间间隔内自动记录修改，但仍应养成手动保存关键节点的习惯。保存时给文件取一个清晰的名字，并放到便于查找的位置，方便后续继续编辑。
3、检查初始设置是否合适。画布创建完成后，先检查一遍初始设置，包括画布尺寸、比例和单位等，确认它们与绘制内容相匹配。发现问题及时调整，比画到一半再修改要省力得多。初始设置检查虽然简单，却是保证后续绘制顺利进行的基础，值得在开始时花一点时间。
（二）导入底图并对齐
4、导入底图作为参照。如果准备了底图素材，可以通过导入功能将其添加到画布中，作为绘制的参照。导入后，先检查底图的方向和位置是否正确，再根据需要对它进行缩放和旋转，使之与画布坐标系保持一致。底图可以设置为锁定状态，避免在绘制过程中被误操作，也可以调整透明度，让绘制的要素更加清晰可见。
5、对齐与校准参照物。为了让绘制结果准确，需要在底图上找到几个关键的参照点，如墙体的交角、门的位置等，作为对齐的依据。通过放大视图仔细观察，将绘制要素与参照点逐一对应，可以避免整体位置的偏差。对齐工作虽然需要一些耐心，却是保证图形质量的重要环节，值得在开始阶段投入时间。
6、切换底图与绘制内容的显示。绘制过程中，需要频繁在底图和绘制内容之间切换查看，编辑器提供了相应的图层控制功能。通过控制底图的显示与隐藏，可以更清楚地看到绘制效果，也能在需要时回到底图核对位置。灵活运用图层的显示控制，让绘制过程更加清晰，也减少了视觉上的干扰。
四、绘制基本要素
画布准备好之后，就进入核心的绘制环节。基本要素包括墙体、边界、房间、区域以及门、窗等开口，它们是构成一张室内图的主要部分。掌握这些要素的绘制方法，就掌握了制图的基础能力，后续的标注和美化都建立在这一基础之上。绘制基本要素的过程，也是熟悉工具核心功能的过程，值得投入足够的耐心与练习。
（一）墙体、边界与空间框架
1、从墙体与边界开始绘制。绘制室内图时，通常先从墙体等结构性线条入手，用线条勾勒出空间的整体轮廓。绘制时注意线条的走向和闭合，保持图形的规范性，墙体线可以用较粗的线型与其他要素区分。逐段绘制并检查连接是否顺畅，让整体框架清晰完整，为后续填入内容打好基础。
2、利用辅助工具保持整齐。徒手绘制难免出现偏差，编辑器提供了对齐、吸附等辅助功能，帮助线条保持水平和垂直，让图形更加整齐。绘制时可以开启这些辅助选项，让线条自动对齐到参照位置，减少手动调整的麻烦。整齐的线条不仅美观，也为后续的房间划分和标注提供了良好的基础。
3、分段绘制并逐步检查。复杂的空间框架可以分成几段依次绘制，每完成一段就检查一次连接和位置，及时修正问题。分段绘制让复杂的任务变得易于掌控，也减少了后期统一检查的工作量。边画边检查的习惯，能让问题在早期就被发现，避免错误累积到难以收拾的程度。
（二）房间、区域与通行口
4、划分房间与功能区域。在整体框架内，根据使用需要划分出不同的房间或功能区域，用闭合的线条把它们区分开来。每个区域可以根据用途添加名称或编号，便于识别和管理，区域的边界应与整体框架自然衔接，避免出现重叠或缺口。合理的区域划分，让空间关系一目了然，也方便后续添加更多的信息。
5、处理不规则的区域形状。实际空间中，区域形状往往并不规整，会有斜边、转角或弧形结构。绘制时可以根据实际轮廓逐段描绘，必要时借助参考线辅助定位，让形状尽量贴近真实。不规则区域的绘制更需要耐心，认真处理每一处细节，能让最终图形更加准确可信。
6、绘制门、窗与通行口。门、窗和通行口是连接空间的要素，在图中用相应的符号或线条表示。绘制时注意它们的位置与走向，确保与墙体正确衔接，通行口的方向也能反映出空间的实际关系。这些要素虽然细节较小，却直接影响图形的可读性，认真绘制能让整张图更加完整，也更符合实际的空间状况。
五、添加标注与样式
图形要素绘制完成后，还需要通过标注和样式让信息更加清晰。标注用于传达文字信息，样式则通过颜色和层次提升图形的可读性，两者结合，能让一张图从单纯的线条组合变成完整的表达工具，也更容易被他人理解和使用。
（一）文字与编号标注
1、添加名称与说明文字。在相应的区域或对象旁添加文字标注，说明它们的名称、用途或注意事项，让图形承载的信息更加完整。文字的字体、大小和位置可以根据需要调整，保持整体的统一和清晰，避免文字重叠或遮挡图形要素。合理的文字布局，让读者能够快速找到需要的信息，提升阅读体验。
2、使用编号建立对应关系。当图上的要素较多时，可以通过编号与列表结合的方式组织信息，在图上标注编号，在列表或图例中说明对应内容。编号要按一定的规律排列，如按区域顺序或按类型分组，让查找更加方便。规范的编号体系，让图形与说明相互对应，也便于后续的修改和维护。
3、调整标注与图形的协调。标注添加后，还要检查它与图形的协调程度，包括位置是否合适、方向是否一致、是否遮挡了关键内容。必要时可以通过微调让标注更加清晰，也可以分组管理标注，统一调整它们的样式。标注与图形协调得当，整张图看起来才更加专业，信息传达也更有效率。
（二）颜色、图层与图例
4、用颜色区分不同内容。颜色是提升图形可读性的有效手段，可以用不同的颜色区分功能区域、设备类型或状态信息，让读者一眼看出差异。选择颜色时注意整体的协调，避免颜色过多造成杂乱，也可以结合深浅变化表达层次。统一的配色习惯，让图形在保持美观的同时，也传递出清晰的逻辑关系。
5、用图层管理复杂信息。当图形内容较多时，可以通过图层把不同类别的要素分开管理，如把墙体、区域、标注分别放在不同图层。图层的显示与隐藏、顺序与锁定，都可以灵活控制，让编辑和查看更加方便。合理的图层组织，让复杂图形依然保持清晰，也便于在需要时单独修改某一类内容，而不影响其他部分。
6、善用模板与预设样式。许多编辑器提供了现成的模板和预设样式，可以直接套用，再根据需要调整细节。模板能帮助快速完成常见类型的图形，预设样式则让配色和线型保持统一，节省大量设置时间。在熟悉基础操作之后，合理利用这些现成资源，可以让制图效率明显提升。模板和预设样式还能保持风格的统一，让不同时间绘制的图形呈现出一致的外观。
六、常用编辑操作
绘图过程中，调整和修改是不可避免的环节。掌握常用的编辑操作，可以让修改过程更加高效，让图形逐步趋于完善。选择、移动、对齐、复制等操作看似基础，却是使用频率较高的功能，熟练运用能够大幅提升绘制的效率。
（一）选择、移动与对齐
1、选择对象并进行调整。在画布上点击图形要素即可将其选中，选中后可以移动位置、调整大小或修改属性。需要同时调整多个对象时，可以通过框选把它们一起选中，再进行统一的移动或修改。灵活运用选择操作，可以让编辑过程更加快捷，避免逐个调整带来的繁琐。
2、利用对齐功能摆放整齐。多个对象放在一起时，容易出现位置不齐的情况，编辑器提供了对齐工具，可以让选中的对象按照左、右、中、上、下等规则整齐排列。合理的间距也可以通过分布功能统一调整，让整体布局更加均衡。善用对齐功能，可以让图形看起来更加专业，也减少了手动微调的时间。
3、掌握快捷键提升效率。熟练使用快捷键，可以让常用操作变得更加迅速，减少在菜单和按钮之间的往返。开始时可以先记住几个使用频率较高的快捷键，再逐步熟悉更多，让操作越来越顺畅。快捷键的设置通常可以自定义，按照自己的使用习惯调整，操作起来会更加顺手。快捷键的掌握需要一定练习，但带来的效率提升是长期的，值得投入时间。
（二）复制、阵列与批量修改
4、复制与阵列快速生成。图中经常出现多个相同或相似的要素，如一排桌椅、一组设备，通过复制功能可以快速生成，再逐个调整位置和属性。阵列功能则能按照设定的方式批量生成排列整齐的对象，省去大量重复操作。善用这些功能，能让绘制过程事半功倍，也保持了图形的整齐一致。
5、批量修改保持统一。当多个对象需要应用相同的样式或属性时，可以通过批量修改一次性完成，避免逐个调整。先选中目标对象，再统一设置颜色、大小等属性，可以快速实现整体的统一。批量操作时注意检查选中范围，避免误改其他要素，让修改既高效又准确，减少返工的可能。
6、合理使用撤销与重做。操作出现失误时，撤销功能可以回到上一步的状态，重做功能则能恢复被撤销的操作。熟悉撤销与重做的使用，可以在探索功能时更加大胆，不必担心出错无法挽回。关键操作之前养成检查的习惯，配合撤销功能的使用，让编辑过程更加从容。
七、导出与交付
图形绘制完成并检查无误后，就可以导出和交付了。根据使用场景选择合适的输出方式，让图形在目标环境中正常呈现，是制图的最后一步，也是成果真正发挥作用的关键。导出前做好检查和整理，能够避免交付后的各种问题。把导出前的检查和整理当作固定步骤来执行，可以让每一次交付都更加省心。
（一）图片与打印输出
1、导出为常用图片格式。多数场景下，图形以图片形式使用，导出时可以选择常用的图片格式，并根据用途设置合适的分辨率。用于屏幕展示的图可以适当控制文件大小，用于打印的图则需要保证清晰度。导出前预览最终效果，确认内容完整、显示正常，再完成输出，让成果在交付时达到预期。
2、打印输出前的检查。需要打印时，先检查页面设置、比例和内容范围，确保打印结果与预期一致，避免出现内容被裁切或比例失真的情况。可以先用预览功能查看打印效果，再决定是否需要调整纸张方向或缩放比例。打印前的细致检查，能减少纸张和时间的浪费，让交付过程更加顺利。
3、导出前进行整体检查。导出之前，对图形作一次完整的检查，确认要素齐全、标注完整、样式统一，没有遗漏或错误。可以切换到预览视图查看整体效果，也可以请其他人帮忙复核，发现遗漏及时补充。整体检查虽然需要一点时间，却是保证交付质量的重要环节。
（二）数据文件与协作分享
4、保存可编辑的项目文件。图片只是成果的一种形式，保留可编辑的项目文件同样重要，便于后续修改和复用。项目文件保存了图层、样式和全部要素信息，可以随时打开继续编辑。交付时可以根据需要同时提供图片和项目文件，既方便查看，也方便对方在需要时进行调整。
5、分享与协作的注意事项。多人协作时，注意版本的统一和同步，避免各自修改后难以合并。分享文件时说明版本和内容，让对方了解当前的版本状态，也可以约定修改后的反馈方式，让协作更加顺畅。清晰的分享流程，让图形成果在团队中发挥更大的作用，也减少了沟通成本。
6、归档与版本管理。项目完成后，把相关文件整理归档，注明版本和时间，便于日后查找和追溯。多次修改产生的不同版本，可以保留关键节点，也可以只保留最终版本，根据实际需要决定。良好的归档习惯，让制图成果的管理更加有序，也为后续的复用提供了便利。
八、遇到问题的常见解决思路
使用过程中难免遇到各种问题，多数问题都有相应的解决思路，不必因此中断工作。掌握一些常见的排查方法，可以帮助快速定位问题所在，让操作继续下去。
了解问题产生的原因，也有助于在后续使用中提前预防，让制图过程更加顺畅。遇到问题先冷静排查，多数情况都能通过简单的调整得到解决，不必轻易放弃正在进行的绘制。
（一）画面与操作异常
1、画布显示异常的处理。画布内容突然消失、显示不全或无法缩放时，先检查视图设置和图层状态，看看内容是否被隐藏或锁定，再尝试重置视图或重新打开文件。多数显示异常通过简单操作即可恢复，不需要重新绘制。保持图层状态的清晰，也能减少这类问题的发生。
2、工具没有反应的排查。点击工具没有反应时，先确认当前是否有对象被选中，某些操作需要在选中对象后才能进行，再检查工具是否处于正确的模式。有时重启编辑器或更新版本也能解决问题，操作前留意界面提示，往往能找到原因。养成先查看提示再操作的习惯，可以减少误操作带来的困惑。
3、善用帮助与学习资源。遇到不熟悉的功能时，可以查看编辑器自带的帮助说明，也可以利用相关的学习资料了解用法。帮助文档通常按功能分类，查找起来比较方便，学习资料则能提供更多操作的演示。善用这些资源，可以自己解决大部分疑问，减少等待他人协助的时间。
（二）图形与导出问题
4、图形错位与连接问题。绘制完成后发现线条错位或连接不顺畅，可以通过放大检查局部细节，逐一修正问题位置。善用对齐和吸附功能，可以避免类似问题的再次出现，也可以利用撤销功能回到出错前重新绘制。耐心细致的检查，能让最终图形更加完善。
5、导出结果与预期不符。导出后发现内容缺失、比例不对或清晰度不足时，先检查导出设置是否与用途匹配，再确认画布范围是否包含了全部内容。
必要时调整设置后重新导出，也可以换一种输出方式尝试。导出前先预览，能够减少这类问题的发生，让交付更加顺利。养成导出前预览、导出后检查的习惯，能让成果质量更有保障，也减少来回沟通的成本。
6、培养预防问题的习惯。很多问题可以通过良好的操作习惯提前避免，如定期保存、规范命名、及时整理图层等。把预防的意识贯穿到日常操作中，比出了问题再补救更加省力。随着经验的积累，对工具的把握会越来越熟练，遇到的问题也会越来越少，制图过程自然更加顺畅。
结语
上手自主制图编辑器并不复杂，关键在于把目标想清楚、按流程操作、多练习几次。从认识界面到独立完成一张图，再到熟练使用各种编辑技巧，每一步都会让操作更加熟练，图形质量也会随之提升。
掌握这些基础能力之后，就可以根据实际需要深入探索更多功能，把制图变成日常工作中顺手又可靠的能力，让图形真正服务于表达与管理工作。
